Растяжение цепи ГРМ BMW N20: как мы измеряем износ за 30 минут инструментом JTC-6808

На BMW с моторами N20/N26 есть одна ошибка ценой в мотор: растянутая цепь ГРМ. Пропустишь стук на холодном пуске — цепь перепрыгнет зуб, клапаны встретят поршень, и вместо замены комплекта ГРМ (реально дорого, но подъёмно) получишь капремонт мотора (в 8–10 раз дороже). Хорошая новость: цепь можно замерить за 20 минут, не разбирая мотор, специальным щупом. И этот щуп у нас есть.

Что за инструмент

На каких моторах BMW и Mini работает

Замер щупом JTC-6808 / BMW 83 30 2 353 281 подходит далеко не только для N20/N26. По одной геометрии его используют на большинстве современных бензиновых и дизельных BMW и Mini с цепным приводом ГРМ:

Почему N20 «жуёт» цепь ГРМ

N20 — рядный 4-цилиндровый турбомотор 2.0 л, ставился на BMW с 2011 по 2016 год в самые массовые модели поколения F: F30 328i, F10 528i, X1/X3/X4 в модификациях 20i и 28i. Его же гражданская версия для Калифорнии — N26 (те же болячки плюс дополнительные датчики SULEV).

Проблема с цепью — не миф и не преувеличение форумчан. BMW официально выпустила Technical Service Bulletin, в США был коллективный иск, и завод продлевал гарантию на компоненты ГРМ до 7 лет / 112 000 км. Причины:

• Слабый натяжитель первых серий. На ранних N20 давления масла не всегда хватало, чтобы удержать цепь в натяжку — особенно на холодном пуске, когда масло ещё густое.
• Пластиковые направляющие ломаются. Кусочки пластика уходят в поддон, забивают маслоприёмник, обедняют систему смазки — цепь растягивается ещё быстрее.
• Растянутые интервалы замены масла. BMW в первые годы гнал маркетинг «longlife 25 000 км». Для N20 это оказалось смертельным: любой ГРМ на цепи не любит грязное масло.

Симптомы: как понять, что пора мерить

Растянутая цепь — редкая ситуация, когда машина прямо говорит о проблеме, если её слушать.

1. Металлический шелест / стук в первые 2–5 секунд после холодного пуска

Похож на дизель, но идёт из верхней части двигателя. После срабатывания натяжителя (когда придёт давление масла) — пропадает. Если завтра стук стал заметнее, чем неделю назад — это тревожный сигнал.

2. Ошибки P0016, P0017, P0018, P0019 — рассогласование распредвала и коленвала

Именно эти коды прописываются, когда цепь вытянулась настолько, что метки распредвалов уходят от расчётного положения относительно коленвала. Подробнее о них — в нашем справочнике ошибок BMW.

3. Ошибки Vanos: 30BA, 30BB — рассогласование по фазам

На N20 система Vanos регулирует фазы распредвалов. Когда цепь тянет — Vanos перестаёт «попадать» в нужную точку.

4. Плавающий холостой, провалы при разгоне

Не всегда — часто первые проявления списывают на «плохой бензин» или «форсунки». Но если у вас стук на пуске + плавающий ХХ + свежие ошибки P0016 — это классическая триада.

Отдельно: если вы услышали, что цепь стучит уже больше 5 секунд после пуска, а лампа Check Engine горит — не заводите машину дольше. Тащите на эвакуаторе. Каждый километр в таком состоянии повышает шанс того, что цепь перепрыгнет зуб.

Кому проверить сейчас

Если оригинальный комплект ГРМ никогда не менялся, а машине больше 100 тыс. км — замер обязателен вне зависимости от симптомов. Профилактика в разы дешевле «встретившихся» клапанов.

Как проходит диагностика в 24pds

Замер занимает 20–30 минут, машину не разбираем. Порядок такой:

1. Прогреваем мотор до рабочей температуры (масло должно быть жидким, натяжитель — в рабочем положении).
2. Глушим, снимаем клапанную крышку датчика распредвала (маленькая крышка, а не всю).

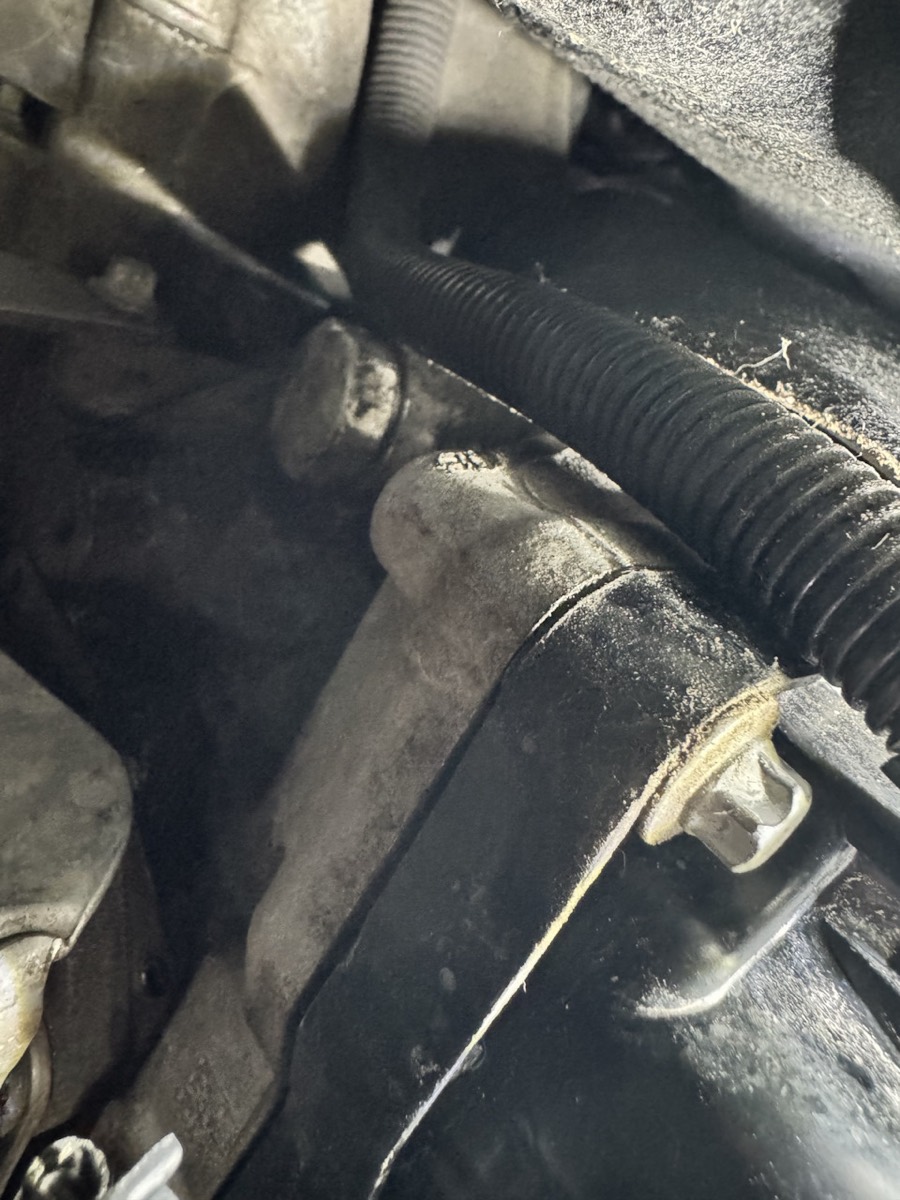

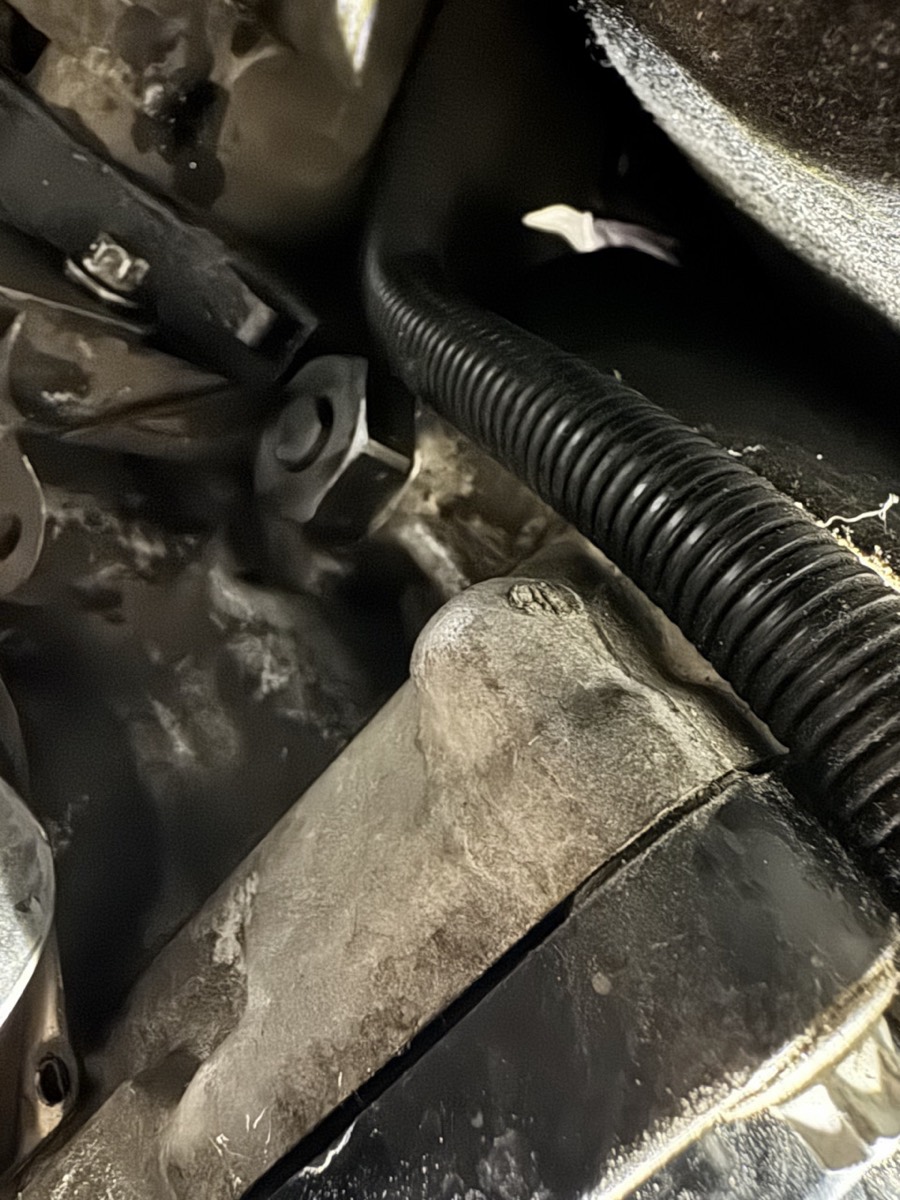

3. Выкручиваем штатный натяжитель цепи из посадочного места (на N47/B47 — со стороны маховика, на N20/N26 — сбоку блока). Вкручиваем на его место индикатор JTC-6808 и даём внутренней пружине выйти в рабочее положение.
4. Смотрим, насколько глубоко погружен плунжер индикатора относительно риски на корпусе: цепь в норме / на границе / уже растянута.
5. Дополнительно — считываем свежие коды по DME и стоп-кадры на дилерском сканере ISTA. Если есть P0016–P0019, эффект «здесь и сейчас» подтверждается вживую.
6. Собираем всё обратно.

По итогу озвучиваем один из трёх вердиктов:

• 🟢 Цепь в норме. Едешь как ехал, следующий замер — через 40 тыс. км.
• 🟡 На границе допуска. Не критично, но пора планировать замену комплекта в течение 5–10 тыс. км. Обсуждаем сроки, стоимость запчастей.
• 🔴 Растянута. Домой самоходом не рекомендуем. Оставляйте машину — за 1 день ставим свежий комплект ГРМ (цепь, натяжитель, успокоители, звёздочки, направляющие).

Замена комплекта ГРМ: коротко о деньгах

Комплект ГРМ на N20 (оригинал BMW или качественный INA/FEBI) — от 380 руб за детали. Работа с адаптациями и тестами — 400–500 руб. Итого 800–900 руб за плановую операцию, которая закрывает вопрос ещё на 100 тыс. км.

Альтернатива при пропущенной проблеме — капитальный ремонт головки блока (или в худшем случае короткоблока) с ценником от 6000–8000 руб. Разница видна невооружённым глазом.

P.S. Если у вас BMW с другой цепью — N54, N55, S55, S63 (V8 M-серии) — используется отдельная процедура и другой специнструмент, но принцип «померить, а не гадать» остаётся тем же. Приезжайте — разберёмся с любым мотором BMW и Mini.
